（一）蜂鸣器的介绍

1. 蜂鸣器的作用

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2. 蜂鸣器的分类

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3. 蜂鸣器的电路图形符号

蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

有源蜂鸣器模块无源高低电平触发蜂鸣器控制板发声传感器智能车5V

【到手价】3.08元

【下单链接】

（二）蜂鸣器的结构原理

1. 压电式蜂鸣器

压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。

    多谐振荡器由晶体管或集成电路构成。当接通电源后（1.5~15V 直流工作电压），多谐振荡器起振,输出 1.5~2.5kHZ 的音频信号，阻抗匹配器推动压电蜂鸣片发声。

    压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2. 电磁式蜂鸣器

电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

    接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

主板小喇叭 报警器主板蜂鸣器 电脑机箱蜂鸣器扬声器（5个）

【到手价】2.86元

【下单链接】

（三） 有源蜂鸣器与无源蜂鸣器有什么区别

这里的“源”不是指电源。而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会鸣叫。

而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用 2K~5K 的方波去驱动它。有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

无源蜂鸣器的优点是：

1. 便宜

2.  声音频率可控，可以做出“多来米发索拉西”的效果。

3.  在一些特例中，可以和 LED 复用一个控制口

有源蜂鸣器的优点是：

    程序控制方便。

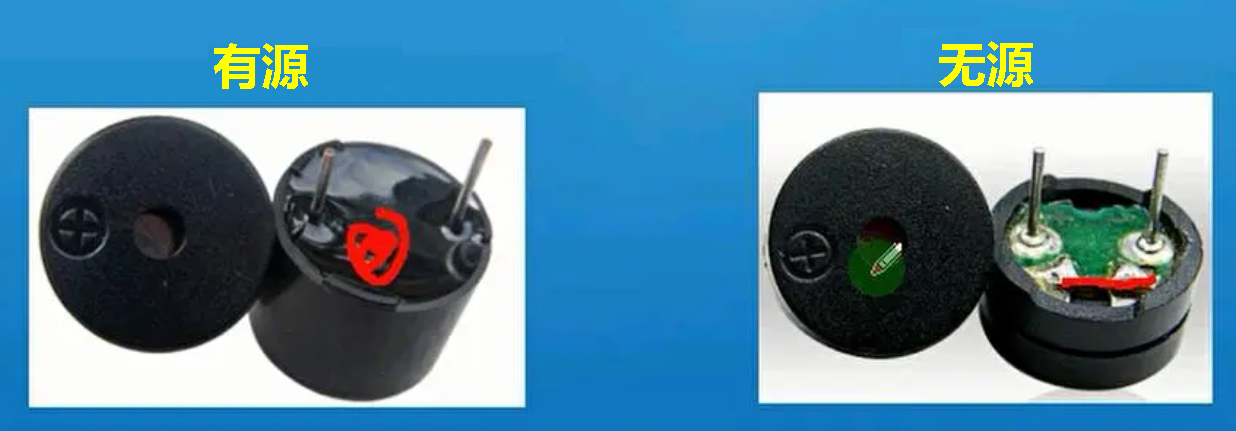

如何区分有源和无源蜂鸣器：

两者的高度略有区别，有源蜂鸣器高度为9mm，而无源蜂鸣器高度为8mm。如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的是无源蜂鸣器，没有电路板而用黑胶封闭的是有源蜂鸣器。

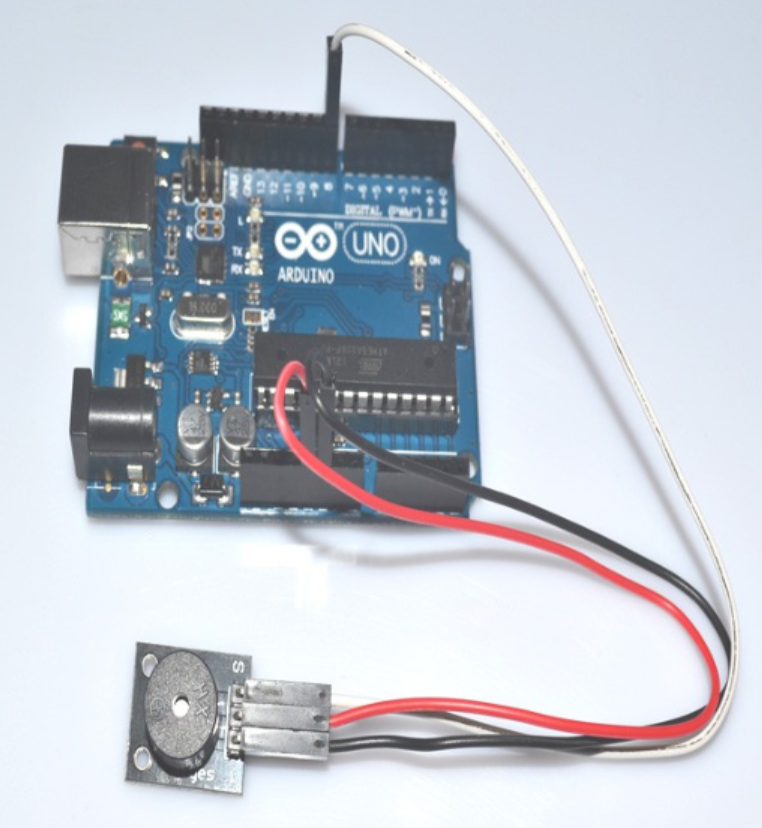

下面提供了一个arduino单片机开发板的蜂鸣器控制程序：

Arduino套件 Arduino uno r3初学者GO套件 意大利原装进口开发板

【到手价】110.00元

【下单链接】

int buzzer=8; // 设置控制蜂鸣器的数字 IO 脚

void setup() {

  pinMode(buzzer,OUTPUT); // 设置数字 IO 脚模式，OUTPUT 为 输出

}

void loop() {

  unsigned char i,j; // 定义变量

  while(1) {

    for(i=0;i<80;i++) // 输出一个频率的声音

    {

      digitalWrite(buzzer,HIGH); // 发声音

      delay(1); // 延时 1ms

      digitalWrite(buzzer,LOW); // 不发声音

      delay(1); // 延时 ms

    }

    for(i=0;i<100;i++)//输出另一个频率的声音

    {

          digitalWrite(buzzer,HIGH);//发音

          delay(2);//延时 2ms

          digitalWrite(buzzer,LOW);//不发音

          delay(2);//延时 2ms

    }

  }

}
