全波整流其中的某一个二极管为什么会承受2倍反向电压 在全波整流电路中，某一个二极管承受2倍反向电压的原因如下：

全波整流电路使用了带有中心抽头的变压器，副边绕组被中心抽头分成两个匝数相等的部分，设每部分绕组的电压有效值为U₂，则其峰值为√2U₂。

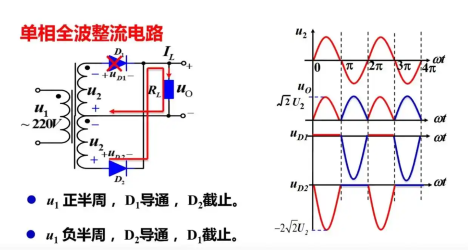

以图中D₁二极管为例，在交流输入电压的正半周，D₁导通，D₂截止。此时，D₁两端的电压近似为零（忽略二极管的正向压降）。而D₂承受的反向电压为副边绕组上半部分的电压，其大小等于√2U₂。 在交流输入电压的负半周，D₂导通，D₁截止。此时，D₂两端电压近似为零，而D₁承受的反向电压为副边绕组下半部分的电压，其大小也为√2U₂。 但是，由于变压器副边绕组是一个连续的绕组，当D₁截止时，它不仅要承受副边绕组下半部分的反向电压，还要承受副边绕组上半部分的电压（因为此时上半部分绕组的电压通过导通的D₂以及负载电阻等形成回路，使得上半部分绕组的电压也加在了D₁两端）。所以，D₁承受的总反向电压为两个绕组电压之和，即2√2U₂，也就是2倍的副边绕组电压峰值。同理，D₂在截止时承受的反向电压也是2√2U₂。 因此，在全波整流电路中，二极管承受的反向电压是变压器副边绕组电压峰值的2倍。
