1、首先，探头要选择合适的档位，如果电压比较大，或者对带宽要求比较高的情况下可使用X10档，普通情况下建议使用X1档，避免不必要的噪声衰减影响纹波的测量。
2、纹波属于是交流成分，所以“通道耦合”方式可使用“交流”方式，限制直流信号的输入。

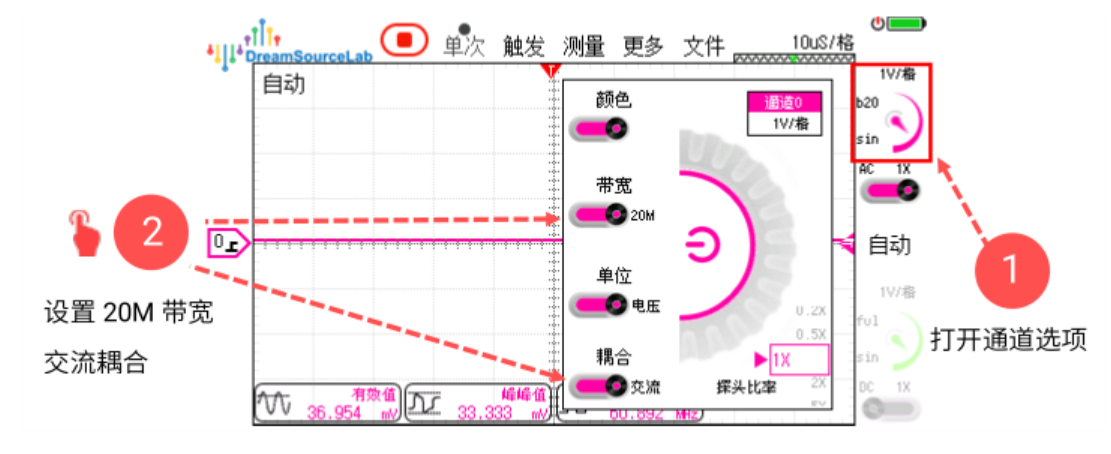

3、可适当的使用“带宽限制”功能，可选择“20MHz”带宽限制，将不必要的高频噪声滤除，下图是璞石示波器通道设置为交流耦合，并开启20MHz带宽限制。
璞石超便携触屏示波器 手持mini双通道 1G采样率 超大存储深度
【到手价】527.12元
4、除此之外，更重要的一点就是要避免电磁辐射等对信号的干扰，所以在测量时建议使用“接地弹簧”接地，避免长接地线带来的不必要干扰。
5、触发方式可以选用边沿触发，触发模式可以在Auto/Normal状态下均可，下图是璞石示波器捕获到的电源纹波波形。

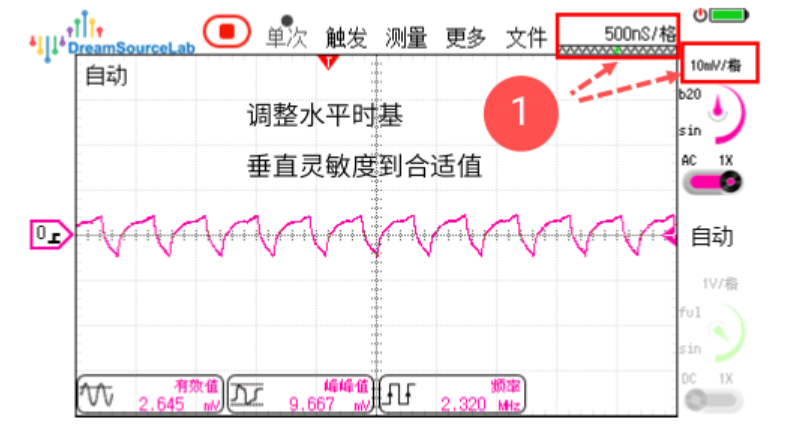

6、适当调整水平时基，垂直档位和垂直偏移，使波形信号在屏幕的中央以较好的效果显示。
具体捕获的纹波如下图所示。

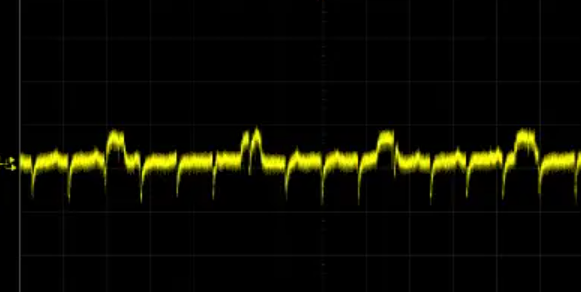

正确捕抓的纹波
从上图可以看出，正确的纹波测量方式可以清晰的捕抓到正常的纹波，减少了不必要的噪声和杂波对纹波的影响，基本上就是一条干净的纹波了，在这样的基础上进行电源纹波测量，可以更精确的测量纹波的值，进而准确估测电源质量。

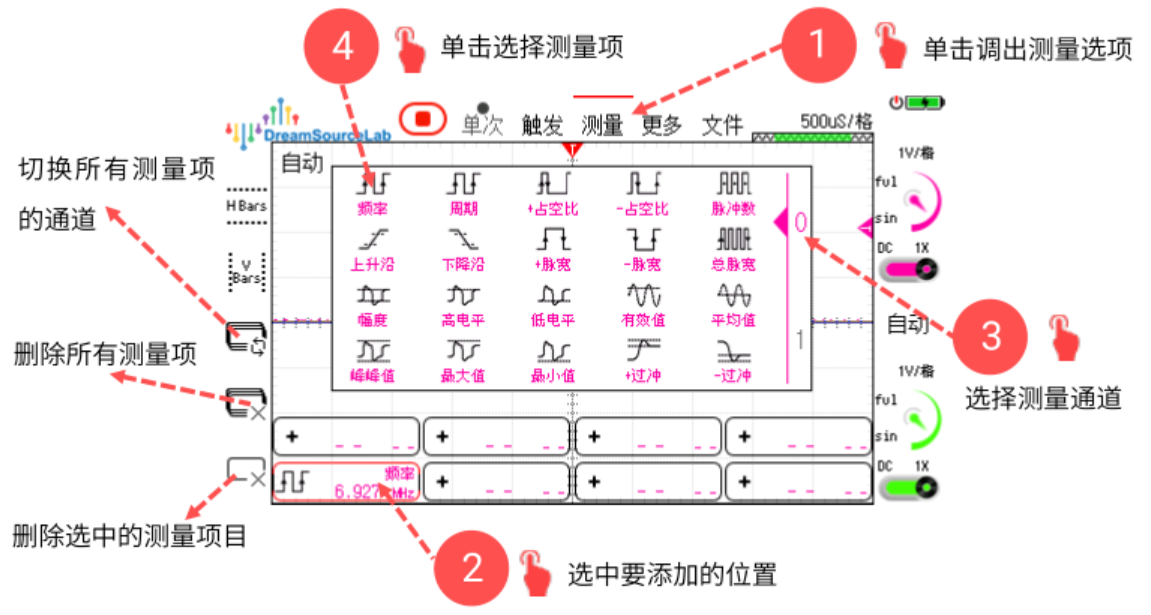

纹波测试一般以峰峰值来表示，具体可以使用示波器的【measure】进行自动测量，璞石示波器支持20种参数的自动测量。操作上只需要2-3次轻触点击即可完成自动测量选项的添加和删除。整个窗口一共支持 8 个自动测量选项的同时显示。每一个自动测量的选项框都可以选择任意使能通道以及任意参数进行显示和观察。璞石示波器所有的自动测量针对当前显示窗口内的所有波形，如果有多个测量值则会显示其平均值。当对波形进行缩放和移动时，所有的自动测量结果都会根据显示波形的变化自动更新。下图是璞石示波器的自动测量功能界面。
Intel在ATX12V规范中规定，+12V输出纹波峰峰值不得超过120mv，+3.3V与+5V纹波峰峰值不得超过50mv，纹波越小电源质量就越高。
