正点原子HP15迷你智能焊台产品介绍

HP15是广州市星翼电子科技有限公司 （ 正点原子 ） 最新推出的一款高性能迷你恒温加

热台 ， 该产品主要有以下特点 ：

1，支持 DC/Type-C 供电 ， 使用灵活

2，Type-C 供电支持 PD2.0 / 3.0 快充协议

3，PID 控温 ， 精准快速

4，支持 80 ℃ ~350 ℃ 加热温度范围

5，支持150w 大功率加热 ， 升温迅速

6，支持恒温加热 、 回流焊双工作模式

7，支持彩灯温度提示 ， 颜色随温渐变

8，支持倾倒检测 ， 使用更安全

9，支持电源功率调节 ， 电源匹配性好

10，支持防反接保护 、 过温保护等

11，支持固件升级功能

12，分体式设计 ， 维护方便

13，尺寸小巧 、 携带方便

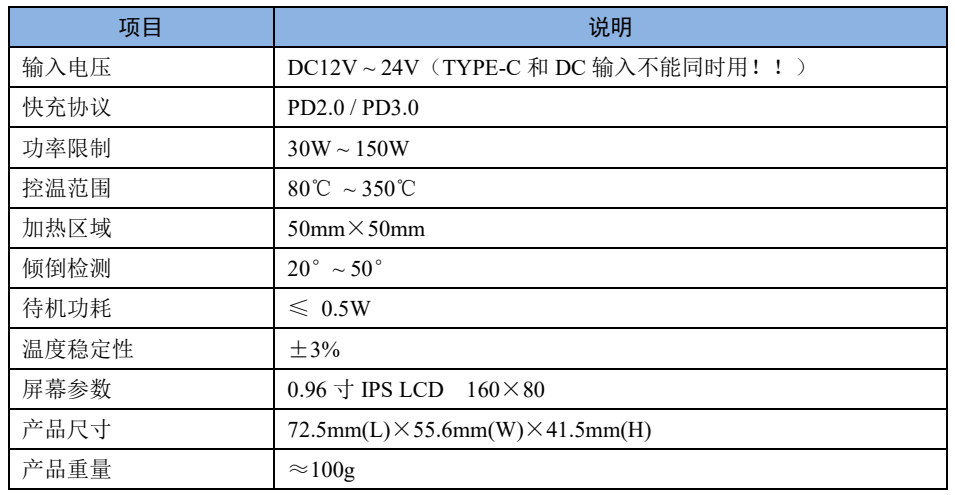

具体参数规格如下图所示

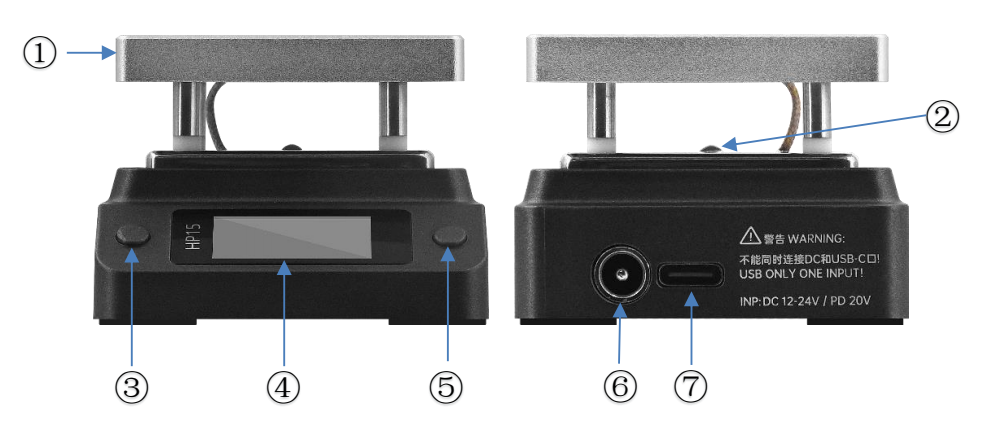

产品外观，正面和背面图如下图所示

部件说明：

1. 发热台面，尺寸为50mm×50mm。

2. RGB LED彩灯。

3. L键（左侧按键）

4. 0.96寸IPS屏幕，分辨率为160×80。

5. R键（右侧按键）。

6. DC供电接口，电压范围为12V - 24V。

7. Type - C供电接口，最大电压为20V。

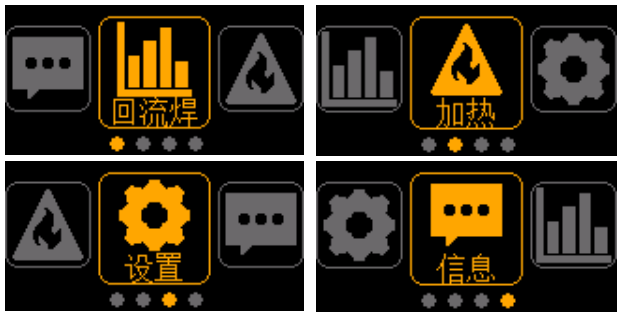

HP15 主界面有四个功能选项 ： 回流焊 ， 加热 ， 设置 ， 信息

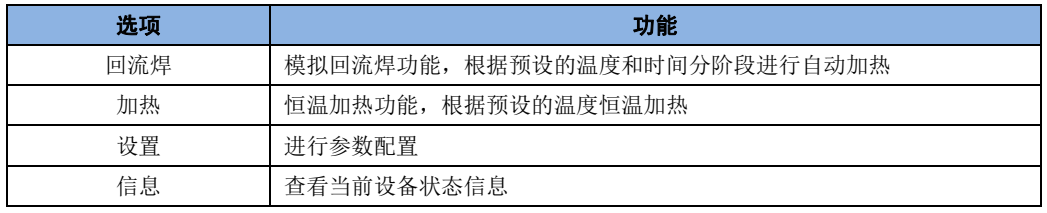

主界面功能描述如下表所示：

回流焊模式适用于焊接芯片，恒温加热模式适用于拆芯片。

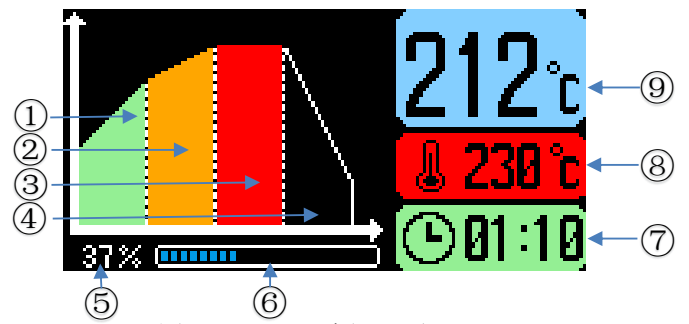

回流焊界面：

该界面模拟回流焊功能，HP15 会根据用户设定的目标温度和时间进行分阶段温度控制，回流焊过程分为四个阶段：升温阶段，保温阶段，焊接阶段和降温阶段。

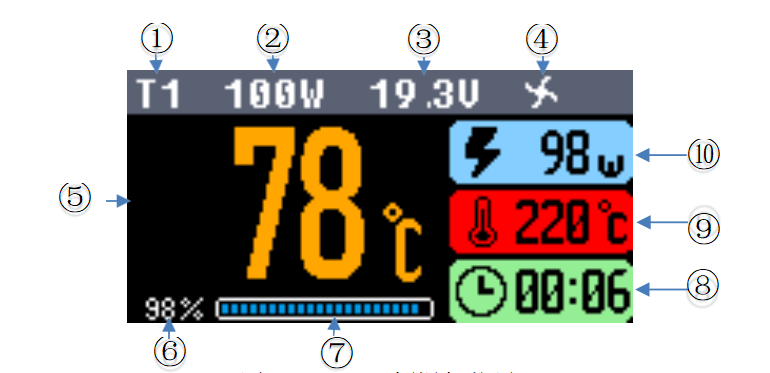

恒温加热界面：

该界面保持恒温加热，HP15 会根据用户预设的恒温值，先从当前温度快速升温到预设温度，并恒定在预设温度加热，直到加热时间超时自动退出或用户手动退出。

恒温加热可预设三个温度值（T1，T2，T3），在加热过程中，通过按键可自由切换三个预设温度
