示波器接地弹簧怎么用

作者:cambrain     发布时间:2024-08-21     点击数:1

‌示波器接地弹簧的使用方法如下‌:

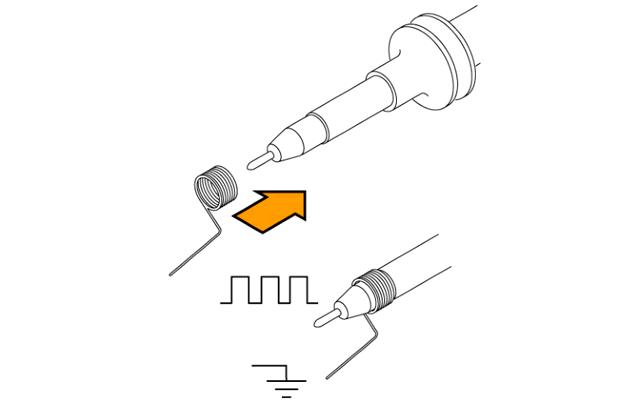

接地弹簧一端连接探头底座的接地引脚,另一端通过附着或夹持方式与被测电路的地线相连。确保被测电路和示波器的电源均处于关闭状态,然后将探头插头连接到示波器的输入接口上,并确保插头连接牢固。接下来,确认示波器的探头选择开关设置正确,以匹配所需的测量参数和范围。‌


使用接地弹簧时需要注意以下几点:

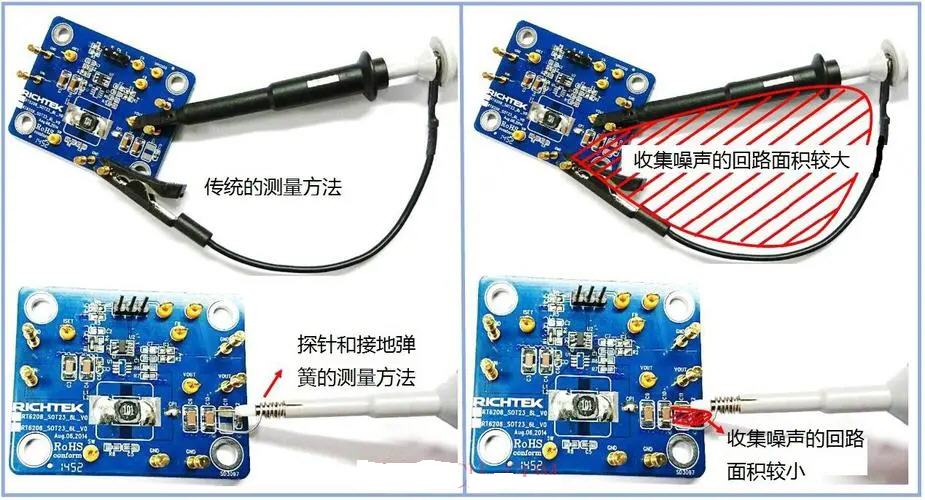

‌传统的接地方式(使用接地夹线)虽然简单方便,但并不是一种严谨、准确的接地方式。‌‌

具体使用步骤如下:


选择适合的接地弹簧,根据被测电路的特点和要求来选择合适的接地弹簧。

确保接地弹簧的连接端与示波器的接地引脚和被测电路的地线连接牢固,以确保电气连接的可靠性。
